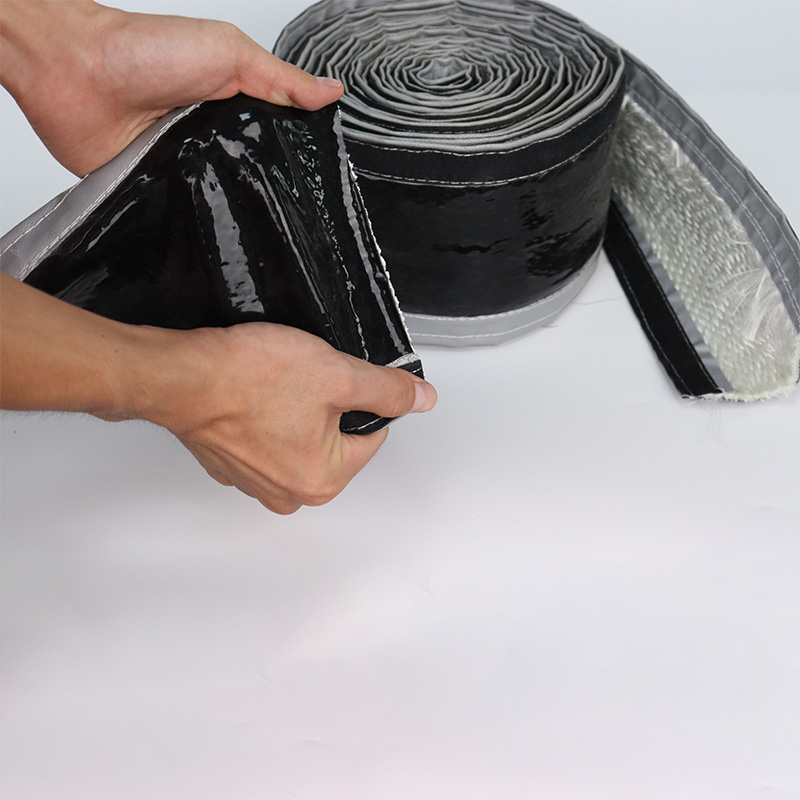

Ce este un manșon electric rezistent la căldură?

Introducere: Scutul critic pentru cablarea la temperatură înaltă

În rețelele complexe care alimentează lumea noastră modernă, de la mașini industriale și sisteme auto până la aparate specializate, cablajul electric este linia de salvare. Cu toate acestea, această linie de salvare este în mod constant amenințată în multe aplicații, expusă la temperaturi extreme, suprafețe abrazive, substanțe chimice agresive și flăcări deschise. Izolația standard a firului, deși este suficientă pentru medii benigne, se poate degrada rapid sub o astfel de solicitare, ducând la defectarea izolației, scurtcircuite, defecțiuni ale arcului și, în cele din urmă, defecțiuni catastrofale ale sistemului sau incendii. Aici este un specialist manșon electric rezistent la căldură devine nu doar un accesoriu, ci o componentă esențială a siguranței și longevității sistemului. Spre deosebire de învelișul spiralat de bază sau de învelișul standard, aceste mâneci sunt fabricate din materiale avansate special formulate pentru a acționa ca o barieră de protecție durabilă. Sunt proiectate pentru a-și menține integritatea structurală și proprietățile izolante în medii în care temperaturile pot crește de la câteva sute la peste o mie de grade Celsius. Alegerea manșonului potrivit este o decizie inginerească critică, factori de echilibrare cum ar fi temperatura de funcționare continuă, flexibilitatea, rezistența chimică și certificările obligatorii de siguranță. Înțelegerea diferitelor tipuri, materiale și aplicații ale acestor soluții de protecție este esențială pentru asigurarea unei performanțe fiabile și prevenirea timpilor de nefuncționare costisitoare sau a situațiilor periculoase în setările operaționale solicitante.

• Previne topirea izolației: Protejează izolația firului primar de înmuiere, crăpare sau topire atunci când este expusă la sursele de căldură apropiate.
• Atenuează abraziunea și uzura: Acționează ca un strat de sacrificiu împotriva vibrațiilor, frecării pe marginile metalice și impactului mecanic, păstrând integritatea conductorului.
• Conține riscuri de incendiu: Multe manșoane de înaltă calitate sunt în mod inerent ignifuge sau auto-stingătoare, împiedicând flăcările să se deplaseze de-a lungul unui mănunchi de sârmă.

Înțelegerea nevoilor dvs.: când este esențială mânecile rezistente la căldură?

Identificarea aplicațiilor care necesită a manșon electric rezistent la căldură este primul pas către o protecție eficientă. Necesitatea apare oriunde firele sau furtunurile sunt direcționate în apropierea componentelor care generează căldură semnificativă sau sunt prezente în medii cu temperatură ambientală înaltă. Un exemplu prin excelență este sub capota unui vehicul, unde căutarea eficientă soluții de manșon de sârmă pentru compartimentul motorului auto este comună. Aici, cablajele rulează periculos de aproape de galeriile de evacuare, turbocompresoare și blocurile motoare, înfruntându-se nu doar cu căldură radiantă și convectivă, ci și cu expunerea la ulei, combustibil și lichid de răcire. Dincolo de autovehicule, setările industriale cum ar fi oțelăriile (lângă cuptoare), fabricile de prelucrare a alimentelor (lângă cuptoare), instalațiile de generare a energiei și echipamentele de sudare prezintă provocări similare. Scopul de Protecție a manșonului firului electric la temperatură ridicată este de a crea un mediu termic gestionat în jurul cablului, menținând temperatura conductorului central în limitele nominale de funcționare sigure. Acest lucru prelungește în mod direct durata de viață a cablajului, previne declanșarea neplăcută din cauza defecțiunii izolației și este un aspect fundamental al siguranței funcționale în proiectarea mașinilor.

• Auto și transport: Compartimentele motorului, senzorii sistemului de evacuare, bateria vehiculului hibrid/electric și cablurile motorului.

Utilaje industriale:

Cablaje cuptor și cuptor, cabluri de motor în echipamente grele, cabluri de control în turnătorii.
• Aerospațial și apărare: Cablajul compartimentului motor, avionică în apropierea surselor de căldură, aplicații pentru vehicule militare.
• Aparate comerciale: Cablajul intern al cuptoarelor, încălzitoarelor și uscătoarelor industriale de calitate comercială.

Material Deep Dive: Explorarea tipurilor comune de manșoane

Performanța unui manșon este determinată fundamental de materialul său de bază. Fiecare familie de materiale oferă un echilibru distinct de proprietăți adaptate diferitelor provocări din domeniul Protecție a manșonului firului electric la temperatură ridicată .

Manșon din fibră de sticlă: calul de muncă clasic

The manșon din fibră de sticlă rezistent la căldură pentru fire este una dintre cele mai recunoscute și de încredere soluții pentru aplicații la temperaturi extreme. Este construit din filamente fine de fibră de sticlă care sunt țesute într-o împletitură tubulară flexibilă. În forma sa pură, neacoperită, poate rezista la temperaturi continue de până la 540°C (1000°F) sau mai mari, oferind o izolare termică excelentă și rezistență inerentă la flacără. Cu toate acestea, țesătura de bază poate fi abrazivă și poate permite pătrunderea umezelii. Pentru a îmbunătăți performanța, manșonul din fibră de sticlă este adesea impregnat sau acoperit cu materiale precum silicon, poliuretan sau acril. Un manșon din fibră de sticlă acoperit cu silicon, de exemplu, câștigă o flexibilitate îmbunătățită, o rezistență mai bună la umiditate și multe substanțe chimice și o suprafață mai netedă, care este mai blândă cu componentele adiacente, făcându-l o alegere superioară pentru cuprinzătoare. soluții de manșon de sârmă pentru compartimentul motorului auto .

• Rezistenta maxima la temperatura: Toleranță continuă de neegalat la căldură, adesea indicația pentru cele mai extreme medii.
• Rezistenta dielectrica excelenta: Oferă o izolare electrică foarte bună chiar și la temperaturi ridicate.
• Varietate de acoperiri: Acoperirea cu silicon adaugă etanșare ecologică; alte acoperiri pot spori rezistența la abraziune sau chimică.

Manșon din cauciuc siliconic: flexibilitate și etanșare

Manșonul din cauciuc siliconic este turnat sau extrudat din compuși siliconici de înaltă puritate. Avantajele sale principale sunt flexibilitatea excepțională, un grad ridicat de elasticitate și rezistența excelentă la ozon, radiații UV și o gamă largă de substanțe chimice. Pentrumează o etanșare strânsă și continuă în jurul fasciculelor de sârmă, oferind protecție superioară împotriva umezelii, prafului și a altor contaminanți. În timp ce temperatura maximă continuă (de obicei, în jur de 200°C / 392°F) este mai mică decât cea a fibrei de sticlă, este mai mult decât suficientă pentru multe aplicații și este apreciată pentru ușurința sa de instalare și natura durabilă și rezistentă în medii dinamice sau vibrante.

A face alegerea corectă: o analiză comparativă

Un punct frecvent de confuzie în protecția cablurilor este distincția dintre diferitele categorii de produse. Un clar Comparație între tubul termocontractabil și manșonul din silicon evidențiază două tehnologii diferite cu scopuri diferite. Tubul termocontractabil este de obicei fabricat din poliolefină sau alte materiale termoplastice. Este instalat slab peste fire și apoi încălzit, făcându-l să se micșoreze radial (și uneori longitudinal) pentru a forma o etanșare etanșă, conformă. Funcțiile sale principale sunt etanșarea mediului, reducerea tensiunii și gruparea. În timp ce unele termocontractii de specialitate au evaluări bune de temperatură, în general nu sunt concepute pentru expunerea continuă la temperaturi exterioare ridicate; sursa de căldură pentru micșorare o poate deteriora. A manșon electric rezistent la căldură precum siliconul sau fibra de sticlă, pe de altă parte, este un manșon pasiv alunecat peste cablare. Nu necesită căldură pentru a instala și este special conceput pentru a *rezista* căldurii externe continue, acționând ca o barieră termică. Alegerea depinde de amenințarea principală: dacă necesitatea este etanșarea și gruparea într-un mediu moderat, termocontracția este excelentă. Dacă necesitatea protejării împotriva unei surse externe de căldură, este obligatorie un manșon dedicat pentru temperatură înaltă.

Standarde și siguranță: importanța certificărilor

În aplicațiile critice pentru siguranță, afirmațiile unui produs trebuie să fie susținute de o verificare independentă. Aici certificările de la laboratoarele de testare recunoscute la nivel global devin primordiale. A Manșon de cablu rezistent la căldură certificat UL a fost testat riguros de Underwriters Laboratories conform standardelor de siguranță specifice, cum ar fi UL 224 pentru tubulatura izolatoare extrudată, care evaluează rezistența la flacără, rezistența dielectrică și stabilitatea termică. Alte mărci esențiale includ marcajul CE (care indică conformitatea cu standardele europene de sănătate, siguranță și mediu) și conformitatea cu directivele RoHS (Restricția Substanțelor Periculoase). Aceste certificări nu sunt simple logo-uri; ele oferă dovezi obiective că materialul va funcționa conform așteptărilor în condiții de stres definite. Pentru ingineri și specialiști în achiziții, specificarea componentelor certificate este o strategie fundamentală de diminuare a riscurilor. Acesta asigură conformitatea cu reglementările pentru produsul final, facilitează aprobările și, cel mai important, oferă încredere în siguranța și fiabilitatea sistemului de protecție a firelor. La evaluarea unui manșon electric rezistent la căldură , verificarea certificărilor relevante ar trebui să fie un pas nenegociabil în procesul de selecție.

• Certificare UL: Validează rezistența la flacără (de exemplu, testul VW-1) și proprietățile electrice/termice pentru piața nord-americană.
• Marcaj CE: Demonstrează conformitatea cu directivele UE, esențiale pentru produsele vândute în Europa.
• Teste specifice materialelor: Căutați certificări legate de amenințarea specifică, cum ar fi rezistența la ulei (de exemplu, teste de imersie în ulei IRM 902) pentru aplicații auto.
•

Focalizarea aplicației: Soluții auto și industriale

Protejarea hamurilor auto: dincolo de compartimentul motorului

Căutarea eficientă soluții de manșon de sârmă pentru compartimentul motorului auto conduce la inovații semnificative. Compartimentele moderne ale motorului sunt pline și fierbinți, cu temperaturi care depășesc cu ușurință 150°C lângă componentele de evacuare. Firele trebuie protejate de această căldură radiantă, de abraziunea împotriva panourilor ascuțite ale caroseriei și de fluide precum uleiul, lichidul de frână și acidul bateriei. Un manșon din fibră de sticlă acoperit cu silicon este adesea compromisul ideal aici, oferind rezistența extremă la temperatură a fibrei de sticlă cu etanșarea suplimentară a mediului și flexibilitatea siliconului. Manșonul adecvat previne fragilitatea izolației, oboseala firului și scurtcircuitul, care sunt principalele cauze ale defecțiunilor electrice la vehicule. De asemenea, simplifică asamblarea și îmbunătățește aspectul profesional și durabilitatea hamului.

Durabilitate industrială: Asigurarea operațiunilor neîntrerupte

În industria grea, miza pentru fiabil Protecție a manșonului firului electric la temperatură ridicată sunt enorme. O defecțiune poate duce la opriri ale producției, incidente de siguranță și costuri masive de reparații. Într-o fabrică de oțel, manșoanele trebuie să protejeze cablurile de căldura radiantă de la metalul topit și stropirea ocazională de zgură. În instalațiile chimice, acestea trebuie să reziste vaporilor corozivi. Aici, robustețea materialului manșonului este testată până la limitele sale. Manșoanele din fibră de sticlă cu pereți grei, de înaltă rezistență la tracțiune, uneori cu acoperiri speciale, sunt utilizate în mod obișnuit. Accentul este pus pe crearea unei bariere de sacrificiu, durabile, care să asigure controlul și cablurile de alimentare continuă să funcționeze în cele mai dure condiții imaginabile, protejând atât personalul, cât și echipamentele de capital.

Întrebări frecvente

Care este cea mai ridicată temperatură pe care o poate suporta un manșon rezistent la căldură?

Temperatura maximă variază dramatic în funcție de material. Manșoanele standard din cauciuc siliconic rezistă de obicei la temperaturi continue de până la 200-230°C (392-446°F). Pentru temperaturi mai ridicate, sunt necesare manșoane pe bază de fibră de sticlă. Neacoperit, de înaltă densitate manșon din fibră de sticlă rezistent la căldură pentru fire poate rezista la expunerea continuă până la 540°C (1000°F) și expunerile de vârf și mai mari. Materiale speciale, cum ar fi silice sau manșoane din fibră ceramică, sunt utilizate pentru aplicații extreme care depășesc 1000°C. Consultați întotdeauna fișa de date a producătorului pentru valorile nominale de temperatură continuu și intermitent ale produsului specific pentru a asigura o marjă sigură pentru aplicația dvs.

Pot folosi tubul termocontractabil pe firele care se încălzesc?

Această întrebare este centrală pentru Comparație între tubul termocontractabil și manșonul din silicon . Depinde de *sursa* de căldură. Termocontractia este excelentă pentru izolarea și etanșarea firelor care transportă curent și generează o anumită căldură internă, deoarece este evaluată pentru o anumită temperatură a conductorului. Cu toate acestea, în general, *nu* este potrivit pentru a proteja firele de surse *externe* de temperatură ridicată, cum ar fi un motor sau evacuare. Căldura exterioară poate face ca termocontracția să se degradeze, să se topească sau să-și piardă proprietățile de etanșare. Pentru protecția externă termică, un dispozitiv dedicat, instalat pasiv manșon electric rezistent la căldură din silicon sau fibră de sticlă este alegerea corectă.

Cum aleg între manșonul din silicon și fibră de sticlă pentru mașina mea?

For soluții de manșon de sârmă pentru compartimentul motorului auto , alegerea depinde de locația specifică și de amenințare. Pentru zonele cu cea mai ridicată temperatură (direct pe sau lângă colectoare de evacuare, turbocompresoare), a manșon din fibră de sticlă rezistent la căldură , de preferință acoperit cu silicon pentru rezistență la fluide, este cea mai bună și mai sigură alegere datorită plafonului său de temperatură superioară. Pentru zonele cu căldură moderată, dar expunere mare la fluide, combustibili și nevoie de flexibilitate (de exemplu, traseul general al cablajului, lângă șina de combustibil), un manșon din cauciuc siliconic pur oferă rezistență chimică și etanșare excelente. Adesea, o combinație a ambelor tipuri este utilizată într-un singur compartiment pentru motor pentru a echilibra optim performanța și costul.

De ce este importantă certificarea UL pentru un manșon de cablu?

A Manșon de cablu rezistent la căldură certificat UL oferă asigurare verificată independent de siguranță și performanță. Marca UL înseamnă că produsul a fost testat conform standardelor stricte de ignifugare (nu va propaga cu ușurință un incendiu), proprietățile de izolare electrică (nu va provoca un scurtcircuit) și rezistența termică (își va menține proprietățile la temperatura nominală). Acest lucru este esențial pentru conformitatea cu codurile electrice, pentru obținerea de asigurări și pentru îndeplinirea standardelor de calitate și siguranță cerute de OEM în producția de echipamente auto, aerospațiale și industriale. Folosirea manșoanelor necertificate introduce riscuri necunoscute în ceea ce privește comportamentul în caz de incendiu sau defecțiune.
